Регулирующие клапаны Ридан VZL для систем вентиляции и кондиционирования
В линейке оборудования Ридан для систем микроклимата представлена новая серия седельных регулирующих клапанов VZL-2R, VZL-3R и VZL-4R, предназначенных для управления расходом тепло- и холодоносителя в системах вентиляции, кондиционирования воздуха и фанкойлах
Клапаны применяются в узлах обвязки калориферов, охладителей и теплообменников и рассчитаны на эксплуатацию в гидравлических контурах с номинальным давлением PN 16. Диапазон типоразмеров DN 15–25 и пропускная способность Kvs 1,7–4,5 м³/ч позволяют использовать серию в малых и средних установках HVAC — приточно-вытяжных системах, фанкойлах, локальных климатических зонах
Конструкция и материалы
Серия VZL относится к классу седельной регулирующей арматуры с резьбовым присоединением и мягким уплотнением затвора
Конструкция клапана включает металлический корпус (латунь CW617), рассчитанный на эксплуатацию в системах отопления и охлаждения, шток из нержавеющей стали с направляющей частью, обеспечивающей стабильность хода, а также седло и запорный элемент с мягким уплотнением EPDM для герметичного перекрытия потока. Присоединение к трубопроводу выполняется через резьбовые патрубки. Для возможности ручной настройки при отсутствии электропривода предусмотрена рукоятка управления
Исполнения серии
- VZL-2R — двухходовой клапан, применяется для регулирования расхода через теплообменник в системах с переменным расходом
- VZL-3R — трехходовой смесительный или разделительный клапан, используется в схемах смешения или распределения потоков
- VZL-4R — трехходовой клапан с байпасной конфигурацией, применяется при организации перепуска части расхода
VZL-2R
VZL-3R

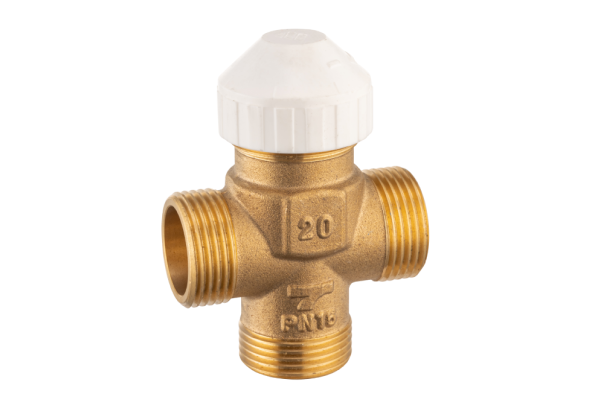

VZL-4R
Регулирование осуществляется перемещением штока относительно седла, изменяющим проходное сечение и гидравлическое сопротивление. Клапаны совместимы с электрическими приводами Ридан (в том числе AME 110 NLXR и TWA-QR), что позволяет использовать их в автоматизированных системах управления вентиляцией и кондиционированием
Для трехходовых модификаций следует учитывать различие пропускной способности портов A-AB и B-AB при проектировании схемы
Рабочая среда и условия эксплуатации
Клапаны предназначены для применения в стандартных контурах отопления и охлаждения:
- Рабочая среда — вода или водный раствор гликоля до 50 %
- Температура рабочей среды — от +2 до +110 °C
- Номинальное давление — PN 16
- Тип присоединения — резьбовое
- Управление — ручное или с установкой электропривода
Применение гликолевых растворов допускается в низкотемпературных системах охлаждения при соблюдении требований проекта
Серия VZL охватывает типоразмеры, применяемые в малых и средних контурах вентиляционных и климатических установок. Параметры клапанов соответствуют требованиям систем отопления и охлаждения административных, коммерческих и производственных объектов
Область применения
Приточно-вытяжные вентиляционные установки
Клапаны используются для регулирования подачи теплоносителя на водяные калориферы и охладители. Изменение расхода обеспечивает поддержание заданной температуры приточного воздуха при изменении наружных условий и тепловой нагрузки
Системы центрального кондиционирования
В составе чиллер-фанкойл и центральных кондиционеров клапаны обеспечивают дозирование холодоносителя через теплообменники, влияя на энергоэффективность и стабильность температурного режима
Фанкойлы
В двухтрубных и четырёхтрубных системах двух- и трехходовые модификации используются для регулирования расхода через теплообменник, обеспечивая локальный температурный контроль помещений
Узлы обвязки теплообменников
В гидравлических модулях трехходовые исполнения применяются для смешения потоков или организации байпасной циркуляции в распределительных контурах
| Параметр | Значение |
|---|---|
| Тип | Седельный регулирующий клапан |
| Исполнение | 2-ходовое (VZL-2R), 3-ходовое (VZL-3R, VZL-4R) |
| Условный проход (DN) | 15–25 мм |
| Пропускная способность (Kvs) | 1,7–4,5 м³/ч |
| Номинальное давление | PN 16 |
| Рабочая среда | Вода, водный раствор гликоля до 50 % |
| Температура среды | +2…+110 °C |
| Тип присоединения | Резьбовое |
| Возможность автоматизации | Да, при установке привода |
| Подбор осуществляется по требуемой пропускной способности и параметрам системы | |
Серия Ридан VZL-2R, VZL-3R и VZL-4R DN 15–25 PN 16 применяется в узлах, где требуется устойчивое управление гидравлическим режимом и предсказуемая работа теплообменного оборудования. Диапазон пропускной способности 1,7–4,5 м³/ч соответствует параметрам типовых контуров калориферов и охладителей, а совместимость с приводами позволяет реализовать точное температурное регулирование без усложнения схемы обвязки
Клапаны доступны к поставке для комплектации новых проектов и модернизации существующих инженерных систем. Чтобы купить регулирующие клапаны Ридан VZL-2R, VZL-3R или VZL-4R, получить консультацию по подбору и актуальную цену, свяжитесь с нашими специалистами
