Новинка в ассортименте — автоматический балансировочный клапан APT-R3 (локализованное производство)
В ассортименте компании Ридан представлена новинка — локализованная версия автоматического балансировочного клапана APT-R3. Данная модель является инженерной доработки и адаптации под условия эксплуатации на объектах в России. Производство на территории РФ обеспечивает полный контроль качества на всех этапах: от проверки компонентов до испытаний гидравлических характеристик готового изделия. Клапаны всех диаметров подтвердили надёжность в ресурсных испытаниях, отработав 100 000 циклов
Назначение и принцип работы
Клапаны APT-R3 — регуляторы перепада давления, предназначенные для динамической гидравлической балансировки систем тепло- и холодоснабжения при переменных расходах в диапазоне от 0 до 100 %. Применение таких клапанов позволяет отказаться от длительной и сложной ручной балансировки, стабилизируя работу системы во всех режимах и снижая энергопотребление
Поддержание заданного перепада давления осуществляется за счёт мембранного механизма с рабочей пружиной. Положительное давление подаётся по импульсной трубке, отрицательное — в мембранную камеру входного патрубка. Разность давлений уравновешивается усилием пружины, а требуемое значение настраивается вращением настроечного шпинделя
Такая схема обеспечивает стабильность рабочих параметров даже при резких изменениях нагрузки и колебаниях режима работы системы

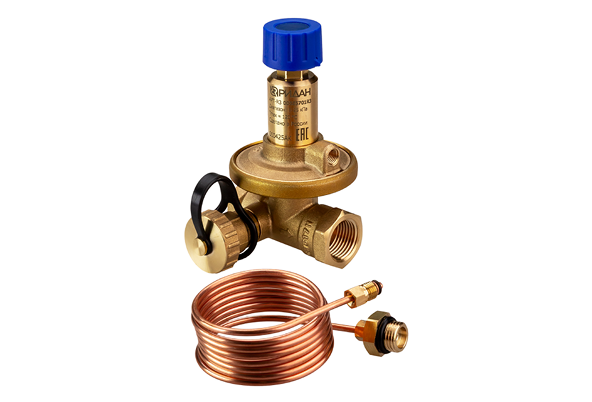

Основные преимущества
Клапан APT-R3 ориентирован на эксплуатацию в современных инженерных системах с переменными режимами работы. Ключевые преимущества выражаются в следующих моментах:
- Поддержание постоянного перепада давления независимо от колебаний расхода
- Высокая точность регулирования, в том числе при малых расходах
- Совмещение функций регулирования, дренажа и перекрытия
- Сокращение затрат за счёт отказа от отдельной запорной и дренажной арматуры
- Локализованное производство и подтверждённая ресурсная надёжность
Таким образом, APT-R3 закрывает сразу несколько задач, упрощая компоновку узлов и повышая эксплуатационную устойчивость системы

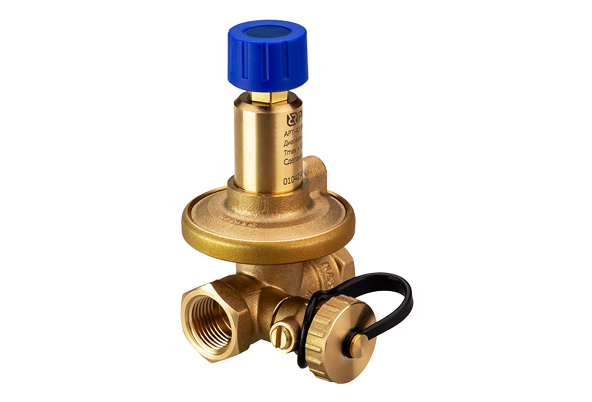

Особенности конструкции и настройки
Конструкция клапана продумана с прицелом на точную и удобную наладку непосредственно на объекте. Важные конструктивные особенности:
- Индивидуальная мембранная схема для каждого диаметра клапана
- Версии с диапазоном настройки поддерживаемого перепада давления 20–40 кПа для систем с высоким ΔP
- Линейная настройка: 1 полный оборот шпинделя соответствует изменению на 1 кПа (0,01 бар)
- Визуально и механически понятный алгоритм изменения уставки
- Возможность возврата шпинделя в рабочее положение после его освобождения
После 20 оборотов шпиндель высвобождается — для возврата в рабочее положение используется шестигранник с осевым нажатием до «посадки» на резьбу. Именно это инженерное решение упрощает сервис и исключает ошибки при повторной настройке
Автоматический балансировочный клапан APT-R3 — это практичное решение для динамической балансировки инженерных систем с переменными режимами работы. Локализованное производство, высокая точность регулирования и продуманная конструкция делают его удобным инструментом для проектировщиков, монтажников и эксплуатирующих организаций
В стандартный комплект поставки клапана APT-R3 входит:
- Автоматический балансировочный клапан APT-R3
- Импульсная трубка
- Паспорт изделия
- Руководство по эксплуатации
- Адаптер для подключения APT-R3 к клапанам-партнёрам с отверстием G 1/4
Документация предоставляется в электронном виде и доступна по артикулу изделия
Для обслуживания и расширения функционала предусмотрены совместимые комплектующие:
- Импульсная трубка 1,2 м с кольцевыми уплотнениями, G 1/16
- Сливной кран G 3/4
- Рукоятка функции перекрытия для клапанов APT-R3 DN 15
- Адаптер подключения импульсной трубки в отверстие G 1/4
- Наличие запасных частей упрощает эксплуатацию и снижает простой оборудования при сервисных работах
Совместимость и интеграция
Комбинированные клапаны серии APT-R3 совместимы с приводами TWA-QR и AME 110 NLXR. Возможна установка как в однотрубных системах отопления, так и в составе узлов регулирования AUY-AQT, что упрощает интеграцию в существующие проекты
Области применения клапанов APT-R3
Системы отопления зданий
Автоматический балансировочный клапан APT-R3 применяется в водяных системах отопления с переменным расходом теплоносителя для поддержания стабильного перепада давления на регулируемых участках. Использование клапана позволяет обеспечить корректную работу терморегуляторов и распределительных контуров, снизить гидравлический шум и повысить равномерность теплораспределения по всем ветвям системы
Системы тепло- и холодоснабжения
В системах централизованного теплоснабжения и холодоснабжения APT-R3 обеспечивает динамическую балансировку при изменяющихся режимах потребления. Клапан компенсирует колебания давления, возникающие при частичных нагрузках, тем самым повышая энергоэффективность системы и снижая риск перетоков теплоносителя
Инженерные системы коммерческих и общественных объектов
На объектах с высокой динамикой эксплуатации — торговых центрах, офисных зданиях, гостиницах и медицинских учреждениях — клапан APT-R3 обеспечивает устойчивую работу инженерных систем без необходимости постоянной ручной перенастройки. Это особенно важно при частых изменениях нагрузки в течение суток
Жилые многоквартирные здания
В жилых комплексах применение автоматического балансировочного клапана позволяет стабилизировать параметры системы отопления при неравномерном потреблении тепла по стоякам и квартирам. Это повышает комфорт проживания и снижает эксплуатационные затраты управляющих организаций
| Параметр | Значение |
|---|---|
| Максимальное рабочее давление | 16 бар |
| Максимальный перепад давления | до 400 кПа |
| Диапазон поддерживаемого ΔP | 20–40 кПа |
| Температура теплоносителя | до 120 °C |
| Диапазон регулирования расхода | 0–100 % |
| Шаг настройки | 1 кПа на 1 оборот |
| Данные предоставляются производителем и отражают основные технические показатели | |
Купить клапан APT-R3, подобрать оптимальную модификацию и рассчитать параметры под конкретный объект можно у наших специалистов — они помогут выбрать решение, максимально соответствующее условиям вашей системы и требованиям эксплуатации
