Новинка в ассортименте REON — ручной фланцевый балансировочный клапан RSV51
Ручной фланцевый балансировочный клапан REON RSV51 относится к регулирующей трубопроводной арматуре и предназначен для гидравлической балансировки контуров и ветвей инженерных систем. Клапан используется для ограничения, точной регулировки и фиксации расхода теплоносителя, обеспечивая стабильную работу системы отопления, водоснабжения и охлаждения при различных режимах эксплуатации
Модель RSV51 применяется в инженерных системах с условным проходом DN 50–300 и рабочим давлением PN 16, где требуется надёжная ручная настройка расхода без использования автоматических регулирующих устройств
Назначение балансировочного клапана RSV51
Фланцевый балансировочный клапан RSV51 предназначен для ручной регулировки расхода в системах водяного отопления, холодного и горячего водоснабжения, а также в контурах кондиционирования и охлаждения. Основная функция клапана — равномерное распределение рабочей среды между отдельными ветвями и потребителями, устранение гидравлических перекосов и снижение перерасхода
Балансировочный клапан для отопления и водоснабжения позволяет поддерживать расчётные параметры системы и повышает стабильность работы оборудования при длительной эксплуатации

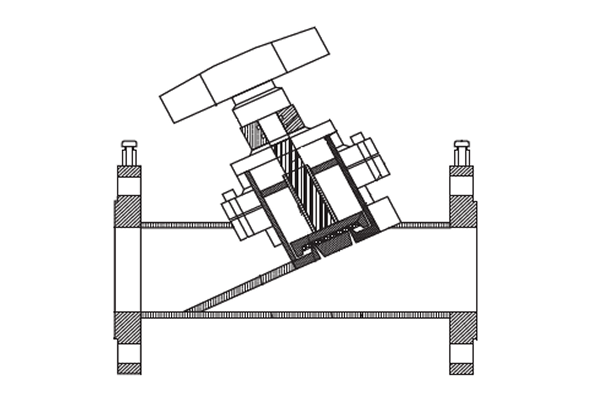

Принцип работы и конструкция
Работа балансировочного клапана основана на изменении проходного сечения трубопровода с возможностью фиксации установленного положения. Конструкция клапана REON RSV51 рассчитана на длительную эксплуатацию в инженерных системах различного назначения:
- Регулирование расхода осуществляется вручную за счёт изменения положения запорного элемента
- Установленное значение расхода может быть зафиксировано для исключения самопроизвольной перенастройки
- Корпус выполнен из высокопрочного чугуна, устойчивого к механическим и температурным нагрузкам
- Уплотнительное кольцо EPDM обеспечивает герметичность при рабочих температурах до +120 °C
- Маховик изготовлен из износостойкого ABS-пластика и рассчитан на многократные циклы настройки
- Конструкция клапана обеспечивает 100% перекрытие потока
- Присоединение к трубопроводу — фланцевое

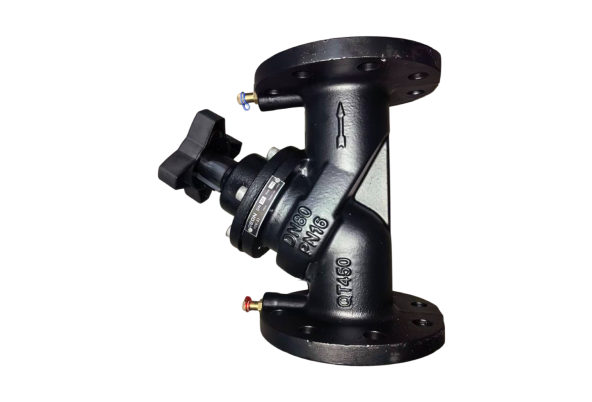

Преимущества балансировочного клапана REON RSV51
- Точная ручная регулировка расхода теплоносителя
- Стабильность заданных параметров в процессе работы системы
- Надёжная работа в системах отопления и водоснабжения
- Удобство монтажа, настройки и технического обслуживания
- Возможность полного перекрытия потока
- Устойчивость к воде, растворам гликоля до 50% и фреону
- Оптимальное соотношение технических характеристик и стоимости
Почему применяется ручной балансировочный клапан
В системах с постоянной или слабоизменяемой нагрузкой ручные балансировочные клапаны остаются практичным и оправданным решением. Они не требуют электропитания и сложной автоматики, позволяют один раз задать требуемый расход и зафиксировать его на весь срок эксплуатации, снижая затраты на обслуживание и упрощая эксплуатацию инженерных систем
Области применения балансировочного клапана REON RSV51
- Системы холодного и горячего водоснабжения (ХВС и ГВС)
Балансировочный клапан применяется для ограничения и выравнивания расхода между группами потребителей, стабилизации давления и повышения надёжности работы системы - Системы водяного отопления
Используется для гидравлической балансировки стояков и контуров, повышения эффективности теплообмена и поддержания расчётных температурных параметров - Системы кондиционирования и охлаждения
Обеспечивает стабильный расход рабочей среды в теплообменных контурах и упрощает настройку системы - Технологические трубопроводные системы
Применяется в инженерных и промышленных установках, где требуется ручная регулировка и фиксация расхода жидкости
Балансировочный клапан REON RSV51 — это надёжное решение для ручной гидравлической балансировки инженерных систем, где требуется точная настройка расхода, фиксация параметров и стабильная работа оборудования в течение всего срока эксплуатации
| Параметр | Значение |
|---|---|
| Номинальный диаметр | DN 50–300 мм |
| Максимальное давление | PN 16 бар |
| Максимальная температура | до +120 °C |
| Присоединение | фланцевое |
| Класс герметичности | А (ГОСТ 9544-2015 |
| Материал корпуса | высокопрочный чугун |
| Уплотнительное кольцо | EPDM |
| Следует учитывать, что монтажная длина балансировочного клапана RSV51 отличается от модели RSV55, что важно при проектировании и замене оборудования | |
Чтобы подобрать оптимальный типоразмер клапана RSV51 и рассчитать необходимые параметры, свяжитесь с нашими специалистами — они помогут выбрать оборудование, максимально соответствующее условиям вашей системы и требованиям эксплуатации
