Электромагнитные мембранные дозирующие насосы серии CK
Электронасосные агрегаты серии CK относятся к объёмным дозирующим насосам непогружного исполнения и представляют собой электромагнитный мембранный насос с соленоидным приводом рабочего органа — мембраны. Фиксированный рабочий объём хода обеспечивает стабильную подачу, а регулирование производительности осуществляется за счёт изменения частоты срабатывания электромагнита без применения сервоприводов и преобразователей частоты
Исполнения насосов серии CK
В зависимости от требований к типу управления и управляющему сигналу серия CK выпускается в нескольких исполнениях, что позволяет подобрать дозирующий мембранный насос под конкретную систему автоматизации без избыточных функций
- CKF — регулировка расхода только вручную
- CKG — регулировка расхода вручную и автоматически (аналоговый сигнал 4–20 мА); входной сигнал реле уровня
- CKC — регулировка расхода вручную и автоматически (импульсный сигнал); входной сигнал реле уровня
Такое разделение упрощает выбор оборудования и позволяет использовать насос ровно с тем функционалом, который требуется конкретной системе
Принцип работы делает электромагнитный дозирующий насос мембранный серии CK практичным решением для дозирования химических реагентов в инженерных и технологических системах, где требуется точная подача и простая интеграция в существующую автоматику. Насосы могут работать как в ручном, так и в автоматическом режиме, принимая управляющие сигналы напрямую
Основные преимущества насосов CK
Конструкция и принцип работы насосов серии CK ориентированы на надёжную и воспроизводимую дозировку в непрерывных и автоматизированных процессах. Практические преимущества выражаются в следующих аспектах:
- Стабильная подача при фиксированном объёме хода мембраны
- Высокая точность дозирования в установившемся режиме (±1 %)
- Отсутствие сложной электроники и сервомеханизмов
- Возможность прямого управления от внешних сигналов без промежуточных преобразователей
- Компактное исполнение и удобство размещения в насосных узлах и технологических шкафах управления

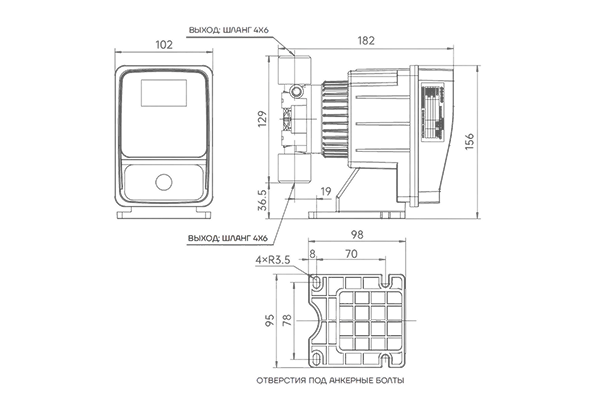

Монтажные размеры CK*100,CK*101

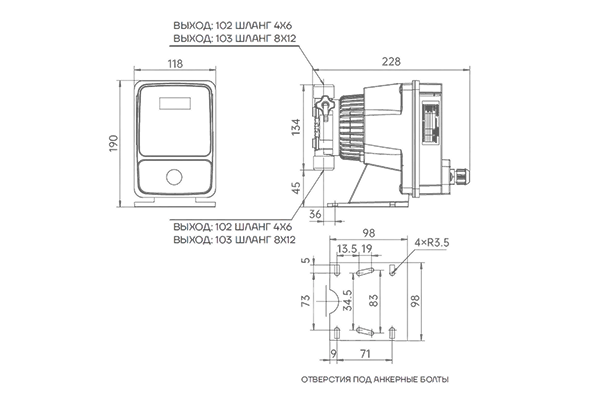

Монтажные размеры CK*102,CK*103
В результате насосы серии CK одинаково хорошо подходят как для локального ручного управления, так и для эксплуатации в составе автоматики систем дозирования реагентов
Конструктивные особенности и система управления
Серия CK изначально спроектирована с учётом различных сценариев управления — от простых до полностью автоматических, что позволяет использовать насосы в широком диапазоне инженерных задач
- Регулировка подачи осуществляется с помощью встроенного потенциометра
- Изменение производительности дозирующего насоса возможно без его остановки
- Режим удобен при наладке и пусконаладочных работах;
- Подходит для эксплуатации в системах с постоянным режимом дозирования
- Отображение текущих единиц подачи для удобства контроля
- Приём внешних управляющих сигналов напрямую, без сложной электроники
- Удалённый запуск и остановку насоса
- Автоматическое сохранение заданных параметров при отключении питания
- Защиту от перегрева электромагнита
- Остановку по уровню жидкости в системе
Отдельно стоит выделить гибкость по сигналам управления. Насосы серии CK поддерживают регулирование подачи по аналоговому сигналу 4–20 мА, а также пропорциональное и порционное дозирование по импульсным сигналам DC24V и DC12V. Благодаря этому насосы легко интегрируются в системы автоматизации водоподготовки, очистки сточных вод и промышленных технологических процессов без применения дополнительных контроллеров и преобразователей
При этом насосы серии CK рассчитаны на дозирование жидкостей с заданными физико-химическими свойствами и не предназначены для перекачивания абразивных сред или суспензий с твёрдыми включениями, что важно учитывать при проектировании системы
Области применения насосов серии CK
Водоподготовка и водоочистка
Электромагнитные мембранные насосы серии CK применяются для точного дозирования коагулянтов, флокулянтов, реагентов коррекции pH, дезинфицирующих и стабилизирующих растворов. Насосы обеспечивают повторяемость подачи и стабильность параметров в автоматизированных установках водоподготовки. Возможность управления по сигналу 4–20 мА позволяет напрямую связать работу оборудования с датчиками и контроллерами системы
Очистка сточных вод
В системах очистки хозяйственно-бытовых и промышленных сточных вод насосы серии CK используются для реагентной обработки, нейтрализации и поддержания заданных технологических режимов. Электромагнитный принцип работы и мембранная конструкция обеспечивают надёжную эксплуатацию при непрерывных циклах без применения сложных управляющих модулей
Нефтехимическая промышленность
В нефтехимических процессах насосы CK применяются для дозирования ингибиторов коррозии, антипенных добавок, катализаторных и вспомогательных растворов. Насосы подходят для эксплуатации в составе автоматизированных технологических линий, где требуется контролируемая подача и стабильность дозирования при длительных режимах работы
Энергетическая промышленность
В энергетике насосы серии CK используются в системах водно-химического режима котельных и теплоэнергетических установок для дозирования реагентов, предотвращающих коррозию, накипеобразование и отложения. Возможность автоматического управления позволяет поддерживать заданные параметры теплоносителя при переменных нагрузках оборудования
Металлургическая промышленность
В металлургических производствах насосы CK применяются для дозирования химических реагентов в технологических растворах, системах охлаждения и вспомогательных контурах. Точная и стабильная подача реагентов позволяет поддерживать требуемые характеристики рабочих сред на всех этапах технологического процесса
Фармацевтическая отрасль
В фармацевтической промышленности насосы серии CK используются для дозирования жидких компонентов в инженерных и вспомогательных технологических системах. Высокая точность дозирования, воспроизводимость подачи и возможность интеграции в централизованные системы управления обеспечивают корректную работу оборудования в автоматизированных процессах
Электромагнитные мембранные насосы серии CK — это надёжное и технологически простое решение для точного дозирования химических реагентов. Различные исполнения по типу управления, высокая точность подачи и лёгкая интеграция в автоматику позволяют подобрать насос под конкретные условия эксплуатации без усложнения инженерной системы
Что учитывать при выборе насоса серии CK
При подборе электромагнитного дозирующего мембранного насоса рекомендуется учитывать:
- Требуемый тип управления (ручной, аналоговый 4–20 мА или импульсный)
- Необходимую производительность и давление нагнетания
- Материал дозирующей головки (PP или PVDF)
- Необходимость работы в автоматическом режиме
- Условия эксплуатации и режим работы системы
Корректный подбор исполнения позволяет обеспечить стабильную работу оборудования и избежать избыточных функций
| Параметр | Значение |
|---|---|
| Максимальная подача | до 110 л/ч |
| Максимальное давление нагнетания | до 16 бар |
| Точность дозирования | ±1 % |
| Максимальная высота всасывания | до 1,2 м |
| Диапазон регулирования подачи | 0–100 % |
| Тип управления | ручное / автоматическое |
| Управляющие сигналы | 4–20 мА, импульсные DC24V / DC12V |
| Материал дозирующей головки | PP, PVDF |
| Электропитание | 220 В, 50 Гц |
| Данные предоставляются производителем и отражают основные технические показатели | |
Чтобы подобрать оптимальное исполнение и корректно рассчитать параметры, рекомендуется обратиться к нашим специалистам — это позволит выбрать оборудование, максимально соответствующее условиям вашей системы и требованиям эксплуатации
