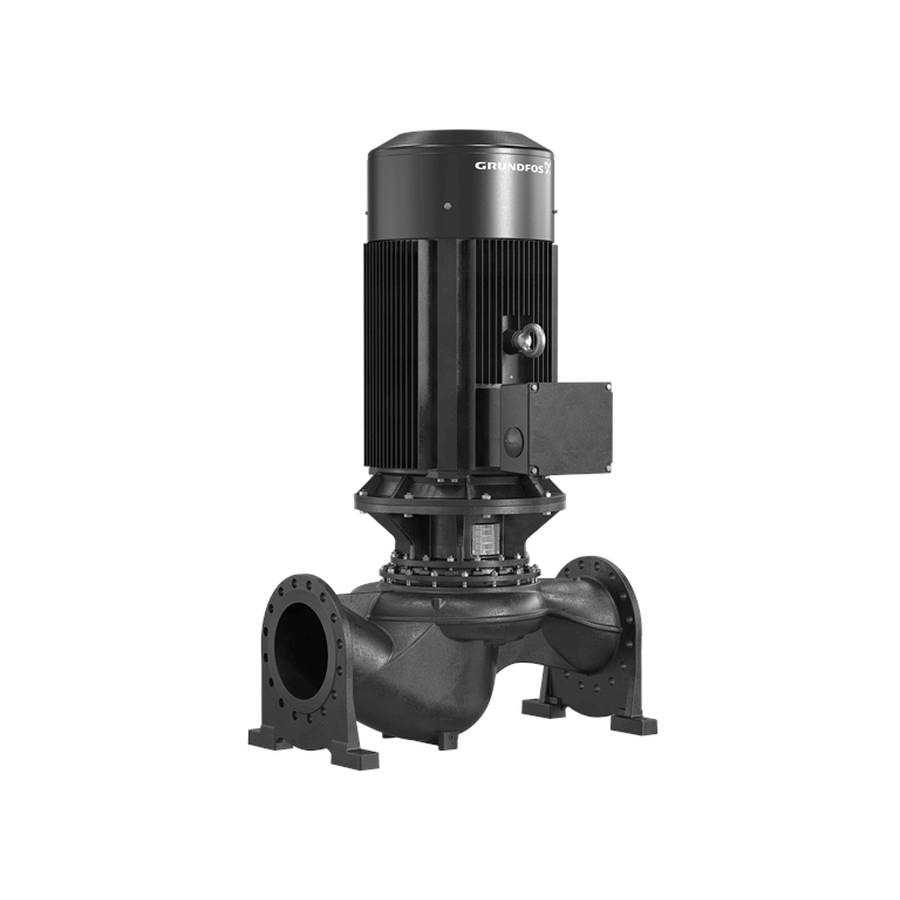

Насос одинарный центробежный ин-лайн Grundfos TP 150-60/6 A-F-B-BAQE-IX5, артикул 96110001

Насосы TP и TPD предназначены для работы в циркуляционных системах с постоянным расходом. Благодаря конструкции насосы этого модельного ряда можно использовать в более широком диапазоне температур жидкостей по сравнению с насосами с герметичным ротором.

Насосы TP, TPD, TPE, TPED – одноступенчатые центробежные одинарные насосы с патрубками в линию. Всасывающий и напорный патрубки имеют одинаковые диаметры. Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Валы насоса и электродвигателя жестко соединены между собой посредством свертной муфты (серия 100 и 200) или с помощью шпоночного соединения (серия 300). Уплотнение вала насоса – торцевое одинарное неразгруженное (серия 100 и 200) или механическое одинарное неразгруженное (серия 300). Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода. Сдвоенные насосы представляют собой две параллельно соединенные головные части (рабочее колесо, уплотнение вала насоса, вал насоса, электродвигатель) в одном корпусе. Встроенный обратный клапан сдвоенного насоса открывается потоком перекачиваемой жидкости и препятствует обратному току жидкости через резервный насос. Радиальные и осевые усилия воспринимаются подшипниками электродвигателя, поэтому дополнительные подшипники в насосной части не требуются.

Одинарные центробежные насосы «ин-лайн» Grundfos TP, 1×230 B, 1450 и 2900 об/мин

• Перекачиваемая жидкость: Взрывобезопасная, не содержащая абразивных и волокнистых включений, химически нейтральная к материалам насоса. Для перекачивания химически агрессивных жидкостей необходимо выбрать соответствующую комбинацию материалов насоса, стойких к перекачиваемой жидкости.
• Материал: TP серии 100: корпус насоса из чугуна EN-GJL-150/200, рабочее колесо из композитного материала, щелевое уплотнение из нержавеющей стали 1.4301 / PTFE. TP серии 200: корпус насоса из чугуна EN-GJL-250, рабочее колесо из нержавеющей стали 1.4301, щелевое уплотнение из нержавеющей стали 1.4301 / PTFE. TP серии 300: корпус насоса из чугуна EN-GJL-250, рабочее колесо из чугуна EN-GJL-200 или бронзы, щелевое уплотнение из бронзы. Все чугунные элементы конструкции насоса покрыты защитным коррозионностойким покрытием, нанесённым методом катафореза.
• Торцевое уплотнение: Одинарное торцевое уплотнение.
• Тип присоединения: Трубная резьба или фланцевое соединение в соответствии с EN 1092-2.
• Номинальное напряжение: 1 x 220-230D/240Y В.
• Номинальная частота: 50 Гц.
• Степень защиты: IP55.
• Класс энергоэффективности: ≥ IE3.

Одинарные центробежные насосы «ин-лайн» Grundfos TP, 3×400 B, 970 об/мин

• Перекачиваемая жидкость: Взрывобезопасная, не содержащая абразивных и волокнистых включений, химически нейтральная к материалам насоса. Для перекачивания химически агрессивных жидкостей необходимо выбрать соответствующую комбинацию материалов насоса, стойких к перекачиваемой жидкости.
• Материал: TP серии 300: корпус насоса из чугуна EN-GJL-250, рабочее колесо из чугуна EN-GJL-200 или бронзы, щелевое уплотнение из бронзы. Все чугунные элементы конструкции насоса покрыты защитным коррозионностойким покрытием, нанесённым методом катафореза.
• Торцевое уплотнение: Одинарное торцевое уплотнение.
• Тип присоединения: Фланцевое соединение в соответствии с EN 1092-2.
• Номинальное напряжение: 3 x 380-415D/660-690Y В.
• Номинальная частота: 50 Гц.
• Степень защиты: IP55.
• Класс энергоэффективности: ≥ IE3.

Электродвигатели мощностью от 3 кВт и выше поставляются со встроенным терморезистором (PTC) в соответствии с DIN 44082.

Одинарные центробежные насосы «ин-лайн» Grundfos TP, 3×400 В, 1450 об/мин

• Перекачиваемая жидкость: Взрывобезопасная, не содержащая абразивных и волокнистых включений, химически нейтральная к материалам насоса. Для перекачивания химически агрессивных жидкостей необходимо выбрать соответствующую комбинацию материалов насоса, стойких к перекачиваемой жидкости.
• Материал: TP серии 200: корпус насоса из чугуна EN-GJL-250, рабочее колесо из нержавеющей стали 1.4301, щелевое уплотнение из нержавеющей стали 1.4301 / PTFE. TP серии 300: корпус насоса из чугуна EN-GJL-250, рабочее колесо из чугуна EN-GJL-200 или бронзы, щелевое уплотнение из бронзы. Все чугунные элементы конструкции насоса покрыты защитным коррозионностойким покрытием, нанесённым методом катафореза.
• Торцевое уплотнение: Одинарное торцевое уплотнение.
• Тип присоединения: Фланцевое соединение в соответствии с EN 1092-2.
• Номинальное напряжение: До 1,5 кВт (включительно): 3 x 220-240D/380-415Y В;
  до 4 кВт (включительно): 3 x 380-415D В;
  до 15 кВт (включительно): 3 x 380-415D/660-690Y В;
  от 18,5 кВт (включительно): 3 x 380-420D/660-725Y В.
• Номинальная частота: 50 Гц.
• Степень защиты: IP55.
• Класс энергоэффективности: ≥ IE3.

Электродвигатели мощностью от 3 кВт и выше поставляются со встроенным терморезистором (PTC) в соответствии с DIN 44082.

Одинарные центробежные насосы «ин-лайн» Grundfos TP, 3×400 В, 2900 об/мин

• Перекачиваемая жидкость: Взрывобезопасная, не содержащая абразивных и волокнистых включений, химически нейтральная к материалам насоса. Для перекачивания химически агрессивных жидкостей необходимо выбрать соответствующую комбинацию материалов насоса, стойких к перекачиваемой жидкости.
• Материал: TP серии 100: корпус насоса из чугуна EN-GJL-150/200, рабочее колесо из композитного материала, щелевое уплотнение из нержавеющей стали 1.4301 / PTFE. TP серии 200: корпус насоса из чугуна EN-GJL-250, рабочее колесо из нержавеющей стали 1.4301, щелевое уплотнение из нержавеющей стали 1.4301 / PTFE. TP серии 300: корпус насоса из чугуна EN-GJL-250, рабочее колесо из чугуна EN-GJL-200 или бронзы, щелевое уплотнение из бронзы. Все чугунные элементы конструкции насоса покрыты защитным коррозионностойким покрытием, нанесённым методом катафореза.
• Торцевое уплотнение: Одинарное торцевое уплотнение.
• Тип присоединения: Фланцевое соединение в соответствии с EN 1092-2.
• Номинальное напряжение: До 1,5 кВт (включительно): 3 x 220-240D/380-415Y В;
  до 5,5 кВт (включительно): 3 x 380-415D В;
  до 22 кВт (включительно): 3 x 380-415D/660-690Y В;
  от 30 кВт (включительно): 3 x 380-420D/660-725Y В.
• Номинальная частота: 50 Гц.
• Степень защиты: IP55.
• Класс энергоэффективности: ≥ IE3.

Электродвигатели мощностью от 3 кВт и выше поставляются со встроенным терморезистором (PTC) в соответствии с DIN 44082.

Одинарные центробежные насосы «ин-лайн» серии 300 специального исполнения PN25 Grundfos TP, 3×400 В, 1450 об/мин

• Перекачиваемая жидкость: Взрывобезопасная, не содержащая абразивных и волокнистых включений, химически нейтральная к материалам насоса. Для перекачивания химически агрессивных жидкостей необходимо выбрать соответствующую комбинацию материалов насоса, стойких к перекачиваемой жидкости.
• Материал: TP серии 300: корпус насоса из чугуна с шаровидным графитом EN-GJS-400-18-LT, рабочее колесо из чугуна EN-GJL-200, чугуна с шаровидным графитом EN-GJS-400-15 или бронзы, щелевое уплотнение из бронзы. Все чугунные элементы конструкции насоса покрыты защитным коррозионностойким покрытием, нанесённым методом катафореза.
• Торцевое уплотнение: Одинарное торцевое уплотнение.
• Тип присоединения: Фланцевое соединение в соответствии с EN 1092-2.
• Номинальное напряжение: До 1,5 кВт (включительно): 3 x 220-240D/380-415Y В;
  до 4 кВт (включительно): 3 x 380-415D В;
  до 15 кВт (включительно): 3 x 380-415D/660-690Y В;
  от 18,5 кВт (включительно): 3 x 380-420D/660-725Y В.
• Номинальная частота: 50 Гц.
• Степень защиты: IP55.
• Класс энергоэффективности: до 355 кВт (включительно): ≥ IE3. от 400 кВт (включительно): ≥ IE2.

Электродвигатели мощностью от 3 кВт и выше поставляются со встроенным терморезистором (PTC) в соответствии с DIN 44082.
